Robot pertamaku (line follower)

Tampilan dari atas
Robot ini menggunakan 2 IC yaitu IC LM324 sebagai OpAmp atau biasa disebut penguat tegangan dan IC L293D sebagai driver atau pengendali motor dc, IC ini mampu mengendalikan 2 motor dc dan cocok untuk robot ini karena robot ini dilengkapi dengan 2 motor dc sebagai pengeraknya.

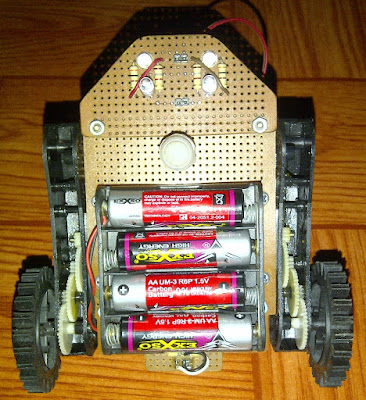

Tampilan dari bawah
Robot ini menggunakan sensor yang terdiri dari transmiternya infrared dan receivernya photodioda sebanyak 2 buah. Dan sumber tegangan yaitu 4 buah baterai dc.

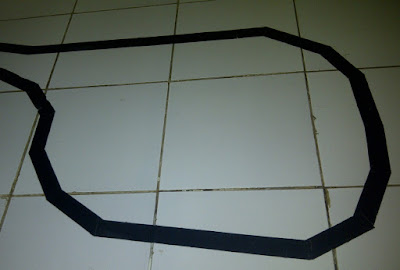

Contoh track yang bisa dilalui oleh robot ini :
Track
Robot ini hanya bisa melintasi garis lurus dan berbelok dengan maksimal belokan 70 derajat, robot ini tidak bisa melintasi track dengan sudut 90 derajat.

Insya Allah salah satu project saya tahun 2012 adalah membuat tutorial "cara membuat robot line follower" ini, di tunggu ya.
Terima Kasih.

Comments

  1. DWIIPDecember 31, 2011 at 4:24 PM

    keren kak iman :)

    tetap berkarya dengan robot2nyo kak... semangat! (งˆ▽ˆ)ง

    ReplyDelete
  2. Trik Trik WindowsJanuary 1, 2012 at 5:56 PM

    Ok, makasih dek :)

    ReplyDelete
  3. The Fire EditingJanuary 6, 2012 at 1:41 AM

    cara kerja n manfaat dari robot itu ap...???

    ReplyDelete
  4. Trik Trik WindowsJanuary 6, 2012 at 11:00 AM

    cara kerjanya hanya mengikuti garis(dalam hal ini garis warna hitam), manfaatnya untuk mengetahui logika dasar dari sebuah robot...

    ReplyDelete
  5. gebrotFebruary 12, 2013 at 7:16 PM

    motor dc,nya pake apa gan.....????????????

    ReplyDelete
  6. Trik Trik WindowsFebruary 18, 2013 at 9:22 AM

    motor dc copot dari mobil2an tank gan

    ReplyDelete
