Cara menggunakan simulasi PLC GMWIN V3.63

Tampilan GMWIN V3.63

1. Buka aplikasi bernama GMWIN
2. Klik Project >> New... (Seperti Gambar 1)

Gambar 1

3. Pilih GM4 >> Klik Ok (Seperti Gambar 2)
Gambar 2

4. Klik Ok sampai muncul tampilan seperti gambar 3
Gambar 3
5. Fungsi-fungsi yang dapat digunakan di GMWIN V3.63 (Gambar 4)
Gambar 4

6. Klik icon fungsi dan letakkan seperti di gambar 5.
    Dibawah ini saya menggunakan hanya fungsi input dan output sebagai contoh.
Gambar 5

  7. Klik bagian yang ditunjukan digambar 6
Gambar 6

  8. Maka akan muncul tampilan seperti gambar 7, ketik "input" dan klik OK.

Gambar 7

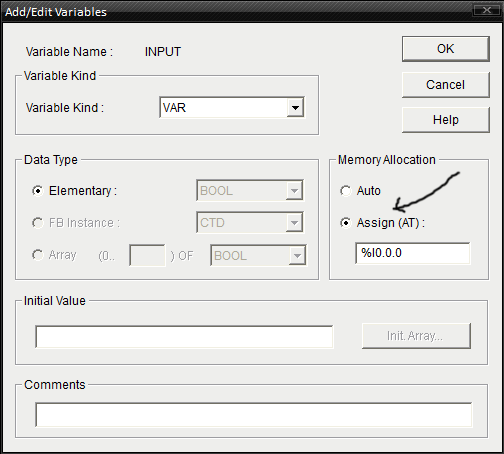

9. Klik Assign (AT) dan ketik "%I0.0.0" (persen i nol titik nol titik nol) dan klik OK. (Seperti Gambar 8)
Gambar 8
10. Dan selanjutnya klik icon seperti gambar 9.
Gambar 9
11. Maka akan muncul tampilan seperti gambar 10, ketik "output" dan klik OK.
Gambar 10
  12. Klik Assign (AT) dan ketik "%Q0.1.0" (persen i nol titik nol titik nol) dan klik OK. (Seperti Gambar 11)
Gambar 11
13. Klik Compile atau icon , maka akan muncul tampilan seperti gambar 12 dan klik Yes.
Gambar 12
14. Muncul tampilan seperti gambar 13 dan klik OK.
Gambar 13
15. Klik project >> Start Simulation >> Klik OK (Seperti Gambar 14)
Gambar 14
16. Akan muncul tampilan seperti gambar 15, bagian CPU klik R, bagian 0 adalah input dan bagian 1 adalah output.

Gambar 15
Selesai

 Program GMWIN V3.63 dapat download disini.

Apabila ada yang tidak jelas dalam tutorial diatas langsung saja komentar dibawah ini.
Terima Kasih.
